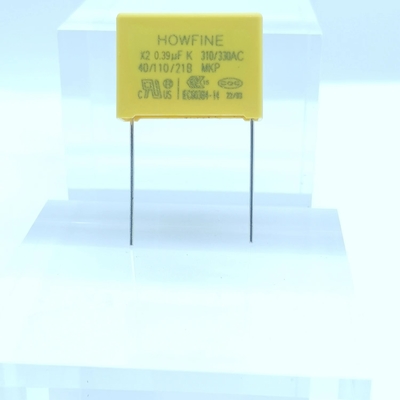

Le multiplexeur MKP de preuve de tension a métallisé les condensateurs X2 0.39uf de film de polypropylène

MKP/MPX a métallisé le condensateur 394k/310V E4 P22.5mm de film de polypropylène

^{L'INFORMATION PRODUIT}

^{Introduction :}

^{1. condensateurs de sécurité : De forte stabilité}

^{2. non inducteur.}

^{3. caractéristiques autocuratives.}

^{4. boîtier en plastique, résine époxyde remplie, boîte faite de matériel résistant dissolvant.}

^{5. excellent pour usage dans l'accouplement, le ligne-par-passage, et ligne à travers d'antenne. Application où la taille est critique.}

^{6. norme examinée : IEC384-14, EN 132 400, UL 1414, CSA C22.2 DIN}

^{7. sécurité approuvée (UL. ENEC. CQC)}

^{8.  Le fil de connexion adopte l'étain plaque en fer blanc et enveloppe le câblage cuivre, utilisant la résine époxyde ignifuge}

^{encapsulation dans dans       la coquille en plastique, représentation ignifuge atteint la catégorie UL94V-0.}

^{Caractéristiques}

^{1. température de fonctionnement : -40°C | +110°C}

^{2. chaîne de capacité : 0,01uF ~3.3uF}

^{3. capacité tolerance±5% (J), ± 10% (K), ± 20%(M)}

^{4. tension évaluée : 310VAC, 330VAC}

^{5. facteur de dissipation : 0.1%MAX à 1KHz,°C 25}

^{6. preuve de tension : 2100VDC 1Sec (°C) 20}

^{7.   Résistance d'isolation :}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/uF (C>0.33uF) au°C 25}

^{8. résistance : La tension 344VAC d'essai sera appliquée pendant 1000 heures dans la chambrede 85°C. Au cours de cette période,}

^{1000VAC 60HZ pour a        période de 0.1Sec être appliqué une fois chaque heure. Après l'essai. ΔC/C≤10%, ΔDF≤0.04%,}

^{ΔIR≥50% de la valeur spécifique.}

	1	Petite taille.
	2	Widetemperature, contenu irritant DF de fréquence avec de forte stabilité.
	3	Force extrêmement highdielectric à forte intensité de tenues.
	4	Stabilité à long terme de travail.
	5	Estimation du feu : UL94V-0.6.
	6	Il y a autocuratif.
	7	Très utilisé avec les jumpercircuits d'alimentation d'énergie, le by-pass, l'accouplement d'antenne et d'autres sites d'interférence.
	8	Peut résister à la pression.

^{SPÉCIFICATIONS DE TAILLE}

Application

avance pour l'usage dans des circuits de ligne by-pass, d'accouplement d'antenne, ligne à travers et d'étincelle de tueur.
Disponible pour le filtre d'IEM.
Applications de changement d'alimentation d'énergie.
Appareils de machines commerciales, comme : machines à calculer, affichages d'ordinateur et moniteurs…
Appareils électroménagers, comme : mélangeurs, fans, broyeurs de café, lecteur DVD, audio et circuits de TV…
Appareils de thyristor et de triac, comme : rhéostats…

Essai des condensateurs de sécurité

(1) puisque la capacité de condensateurs électrolytiques est beaucoup plus grande que celle des condensateurs fixes ordinaires, les condensateurs de sécurité de JEC devraient employer les gammes appropriées pour différentes capacités en mesurant. Selon l'expérience, généralement la capacité entre 1~47μF peut être mesurée avec le dossier de R×1k, et la capacité plus grande que 47μF peut être mesuré avec le dossier R×100.

(2) relient le fil test rouge du multimètre au poteau négatif, et le fil test noir au poteau positif. Au moment du contact, l'indicateur du multimètre braque d'abord un grand débattement vers la droite (la même barrière potentielle électrique, plus la capacité est grande, plus l'oscillation) est grande, et guide ensuite graduellement vers la gauche jusqu'à ce qu'il s'arrête à une certaine position. La valeur de résistance actuellement est la résistance en avant de fuite du condensateur électrolytique, qui est légèrement plus grand que la résistance inverse de fuite.

L'expérience pratique prouve que la résistance de fuite des condensateurs électrolytiques devrait généralement être au-dessus des plusieurs centaines kΩ. Autrement, cela ne fonctionnera pas correctement. S'il n'y a aucune charge dans les directions positives et négatives pendant l'essai, l'indicateur ne se déplace pas.

Ceci signifie que la capacité a disparu ou le circuit interne est cassé ; si la résistance mesurée est petite ou zéro, il signifie que le condensateur a un grand courant de fuite ou a été endommagé par panne. Il peut plus n'être employé.

(3) pour les condensateurs électrolytiques avec les poteaux positifs et négatifs inconnus, la méthode ci-dessus de mesurer la résistance de fuite peut être employée pour juger. C'est-à-dire, la première mesure la résistance de fuite arbitrairement, se rappellent sa taille, et changer alors le stylo de mètre pour mesurer une valeur de résistance. Celui avec la valeur plus grande de résistance dans les deux mesures est la méthode positive de connexion.

Spécifiquement, le fil test noir est relié au poteau positif, et le fil test rouge est relié au poteau négatif. Employez alors la vitesse de résistance du multimètre et la méthode de remplissage positive et négative de condensateur électrolytique, et selon la taille de l'indicateur balançant vers la droite, la capacité du condensateur électrolytique peut être estimée.
