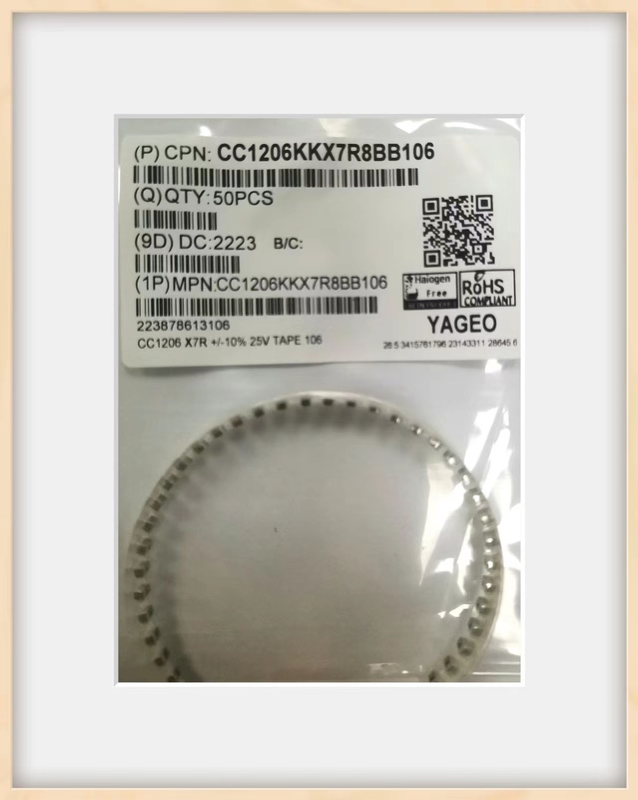

Détails sur le produit:
|
| Type: | Condensateurs en céramique | Tension évaluée: | 25Vdc |
|---|---|---|---|
| Longueur: | 3,2 ±0.15 millimètre | Matériel: | En céramique |
| Chaîne de capacité (uF): | 100pF | 22uF | Tolérance de capacité: | ±10% |
| Meature de revêtement: | 1206 (3216M) | caractéristique: | consommation, circuit à haute fréquence |
| APPLICATION: | filtre découplant le by-pass | Large: | 1,6 ±0.15 millimètre |
| Mettre en évidence: | Condensateurs multicouche en céramique de SMD,Condensateurs 25VDC multicouche en céramique,Condensateur en céramique monolithique multicouche |
||
| Aperçu de spécifications | |||||
|
Description |
Comité technique code |
Série |
Chaîne de capacité |
Chaîne de tension |
Taille |
|
Discret |
NP0 |
Usage universel | 0,22 PF à 33 N-F | 16 V à 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Usage universel |
0,22 PF à 22 N-F |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Tension moyenne | 0,47 PF à 22 N-F | 100 V à 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Haute tension |
0,47 PF à 2,7 N-F |
1 kilovolt, 2 kilovolts, 3 kilovolts |
1206, 1210, 1808, 1812 |
||
| Haute fréquence | 0,22 PF à 8,2 PF | 50 V | 0402, 0603, 0805 | ||
| Micro-onde | 0,47 PF à 47 PF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Capacité d'usage universel et élevée |
100 PF au µF 22 |
6,3 V à 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Tension moyenne | 100 PF à 1 µF | 100 V à 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Haute tension | 100 PF à 33 N-F | 1 kilovolt à 3 kilovolts | 1206, 1210, 1808, 1812 | ||
| De faible induction | 10 N-F à 220 N-F | 10 V à 50 V | 0306, 0508, 0612 | ||
|
X5R |
Capacité d'usage universel et élevée |
10 N-F au µF 100 |
6,3 V à 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Capacité d'usage universel et élevée | 4,7 N-F au µF 47 | 6,3 V à 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Certification de sécurité produit |
NP0 | Type à haute tension de Sc | 2,0 PF à 470 PF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Type à haute tension de Sc | 150 PF à 1,5 N-F | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-rangées |
NP0 | rangées 4C | 10 PF à 470 PF | 50 V | 0508, 0612 |
| X7R | rangées 4C | 180 PF à 100 N-F | 16 V à 50 V | 0508, 0612 | |
| Y5V | rangées 4C | 10 N-F à 100 N-F | 25 V | 0612 | |
| Dimensions de cas | |||||||
| Condensateurs discrets - usage universel | |||||||
|
|
Désignation de taille de cas | Dimensions dans le millimètre | |||||
| basé sur pouce | Métrique | L1 | W | L2 / Minute L3 | L2 / L3 maximum | Minute L4 | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1,0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1,6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2,0 ±0.10 (1) | 1,25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ±0.20 (2) | 1,25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3,2 ±0.15 (1) | 1,6 ±0.15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.30 (2) | 1,6 ±0.20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225M |
3,2 ±0.20 (1) | 2,5 ±0.20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.40 (2) | 2,5 ±0.30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520M | 4,5 ±0.40 | 2,0 ±0.30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532M |
4,5 ±0.20 (1) | 3,2 ±0.20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ±0.40 (2) | 3,2 ±0.40 (2) | 0,25 | 0,75 | 2,20 | |||
